概述
OC5721 是一款高效率、高精度的开关降压型大功率 LED 恒流驱动芯片。
OC5721 采用固定频率的 PWM 工作模式，典型工作频率为 100KHz。
OC5721 采用平均电流检测模式，因此具有优异的负载调整率特性。
OC5721 集成了高低亮功能，可以通过 HL 端口实现高低亮的功能切换。 HL 悬
空为高亮模式， HL 接高电平为 1/2 电流的低亮模式。
OC5721 内部还集成了 HL 稳压管以及过压保护、过温保护电路等，减少外围
元件并提高系统可靠性。
OC5721 采用 SOT23-6 封装。
特点
◆宽输入电压范围：8V~100V
◆高效率：可高达 93%
◆工作频率：100KHz
◆芯片供电欠压保护：6.5V
◆平均电流工作模式
◆智能过温保护、过压保护
◆内置 HL 稳压管
◆内置抖频功能，优化 EMC
应用
◆电动自行车、摩托车灯
◆汽车照明
◆直流或交流输入 LED 驱动
◆大功率 LED 照明
◆LED 背光

深圳市海立辉科技有限公司目标是为联系提供质量与成本极具竞争力的整体解决方案，主要产品有：集成电路(IC),单片机，MOS管，三极管，肖特基，可控硅，光耦等电子元件！LED电源驱动IC、DC-DC转换器、开关电源IC、充电器IC、移动电源管理IC、场效应管MOSFET、二三极管等。这些创新的产品和解决方案广泛应用于LED照明、电源管理系统、汽车电子、便携式产品、通信设备、消费类电子与计算机 产品等领域。
供应信息:深圳市海立辉科技有限公司专业团队全方位服务代理分销国内外知名品牌电子元器件种类丰富，备有大量库存和
优势的进货渠道，品种齐全。具有优势实力为各大联系和厂商进行综合性电子元器件综合服务，适用于不同领域联系的需求。
公司承诺所售物品为原装真品，品质保障可放心购买，支持网络支付宝交易，另外我们接受上门提货.部分地区可货到付款
等其它付款方式.让您的购买更有保障！

DC-DC降压恒流系列
型号 封装 输入电压范围
OC5010 ESOP8 5～40V
OC5010B SOT23-6 5.5～60V
OC5011 SOT23-6 5～40V
OC5011B SOT23-6 5.5V~60V
OC5012 ESOP8 5～40V
OC5020B ESOP8 3.1～100V
OC5021B SOT23-6 3.1～150V
OC5022B ESOP8 3.1～60V
OC5028B ESOP8 3.1～100V
OC5030 ESOP8 5～40V
OC5031 SOT23-6 5～40V
OC5031B SOT23-6 5～60V
OC5032 ESOP8 5～40V
OC5036 SOT23-6／... 3.1～90V
OC5038 ESOP8 3.1～90V
OC5120 ESOP8 4.1～100V
OC5120B ESOP8 4.1～100V
OC5121 SOT23-6 4.1～150V
OC5122 ESOP8 4.1～60V
OC5122A ESOP8 4.1～60V
OC5128 ESOP8 4.1～100V
OC5136 SOT23-6／... 4.1～90V
OC5138 ESOP8 4.1～90V
OC5205 SOT89-5/E... 5～30V
OC5207 SOT23-5 5～30V
OC5209 SOT89-5 5～30V
OC5211 SOT89-5 5.5～30V
OC5213 SOT23-5 5.5～30V
OC5215 SOT89-5/E... 5～30V
OC5213 SOT23-5 5～30V
OC5219 SOT89-5 5～30V
OC5220 SOP8 5-100V
OC5221 SOT23-6 5～100V
OC5228 SOP8 5-100V
OC5260 ESOP8 5～60V
OC5262 ESOP8 5.5～60V
OC5265 SOT89-5 5～60V
OC5265B SOT89-5 4.8～65V
OC5266 ESOP8 5～60V
OC5266B ESOP8 4.8～65V
OC5267 SOT23-5 5～60V
OC5267B SOT23-5 4.8～65V

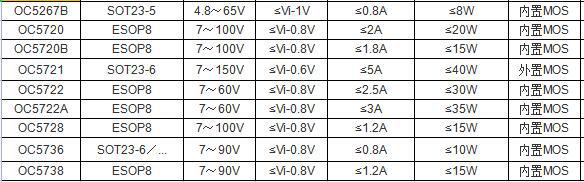

OC5720 ESOP8 7～100V
OC5720B ESOP8 7～100V
OC5721 SOT23-6 7～150V
OC5722 ESOP8 7～60V
OC5722A ESOP8 7～60V
OC5728 ESOP8 7～100V
OC5736 SOT23-6／... 7～90V
OC5738 ESOP8 7～90V
DC-DC升压恒流
型号 封装 输入电压范围
OC6701 SOP8 3.2～100V
OC6700 ESOP8 3.2～60V
OC6702 ESOP8 3.2～100V
OC6701B SOP8 2.5～100V
OC6700B ESOP8 2.5～60V
OC6702B ESOP8 2.5～100V
OC6781 SOP8 5～100V
OC6780 ESOP8 5～100V
OC3002 ESOP8 2.5～30V

同步开关降压DC-DC恒流
型号 封装 输入电压范围
OC5501 MSOP10 5.5V～40V
OC5502 QFN10 5.5V～40V
OC5504 ESOP8 5.5V～40V
升降压恒流
型号 封装 输入电压范围
OC4001 SOP8 5～100V
OC4000 ESOP8 5～100V
线性恒流驱动
型号 封装 输入电压范围
OC7135 SOT89-3 2.7-5.5V
OC7141 SOT23-5/S... 2.5-400V
OC7140 ESOP8 2.5-30V
OC7100 ESOP8 2.5-40V
OC7146 ESOP8/D... 2.5-80V
OC7102 DFN5X6-8... 2.5- 40V
降压恒流三功能
型号 封装 输入电压范围
OC5331 SOT23-6 3.2～150V
OC5338 ESOP8 3.2～100V
OC5330 ESOP8 3.2～100V

DC-DC降压恒压
型号 封装 输入电压范围
OC5818 ESOP8 5.5～30V
OC5823 SOP8 5.5～60V
OC5822 ESOP8 5.5～60V
OC5820 ESOP8 5.5～40V
OC5801L SOP8 8～150V
OC5806L ESOP8 8～150V
OC5800L ESOP8 8～100V
OC5802L ESOP8 8～60V
OC5808L ESOP8 8～100V
OC5860 SOT23-6 5.5～60V
OC5862 ESOP8 5.5～60V
OC5864 SOT23-6 5.5～60V
DC-DC升压/降压恒压
型号 封装 输入电压范围
OC6801B SOP8 5～400V
OC6800B ESOP8 5～100V
超低功耗升压恒压
型号 封装 输入电压范围
OC6813 SOT23-3/2... 0.9～5.0V
OC6819 SOT23-3 0.9～3.6V
OC6811 SOT23-3 0.9～3.5V
MOS管同步整流
型号 封装 输入电压范围
OC1002 SOP8/DF... 5.5V~24V
半桥驱动
OC3001 SOP8 4.6～13.2V
8位单片机
OC8P0801C SOP8 2～5.5V
触摸IC
OC233S SOT23-6 2.4V~5.5V
