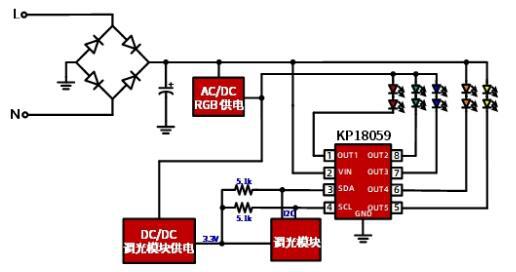

KP18059 是一款高精度的 RGB 低压 CW 高压的五路 LED 线性恒流调光芯片，可由 I2C (Inter-Integrated-Circuit Bus) 接口独立设置 5 路电流的大小，支持各种调光模式。CW 通道为模拟调光方式，RGB 通道支持模拟调光和斩波调光方式，同时每路支持 1024 灰阶调光，满足各种场合下的调光需求。
KP18059 的 CW 路耐压 500V，可直接由 AC 输入供电，驱动高压灯条，最大电流 77.5mA；RGB 路耐压 40V，最大电流 160mA，满足低压 RGB 的线性恒流。KP18059 具有高恒流精度和 0.1%调光深度的优点。
KP18059 集成线电压补偿功能，补偿点以及补偿斜率均有分档选择功能，能轻松满足高低压恒功率要求，无需额外器件。同时内部还集成有过热保护功能，当芯片温度超过过温保护点时，芯片会自动降低输出电流，保证系统稳定性。
主要特点 | ||
• 五路线性调光 • I2C 控制智能调光，支持五路同时工作 • RGB 通道耐压 40V，最大电流 160mA • CW 通道耐压 500V，最大电流 77.5mA • 单通道 1024 灰阶调光，调光深度 0.1% • ±5%芯片间输出恒流精度 • 超低待机功耗 <20mW
| • 集成输入线电压补偿功能 • RGB 通道支持斩波调光和模拟调光两种方式 • 集成 500V 高压供电电路 • 内部集成过热保护 (OTP) • 封装类型 ESOP-8 | |

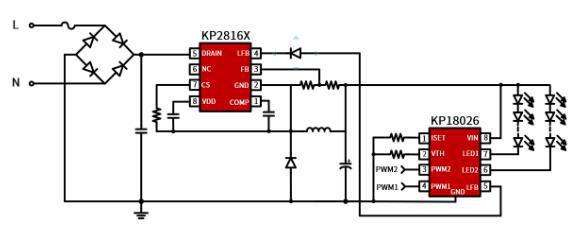

KP18026 是一款双通道调光调色线性恒流驱动芯片。专利技术的 Link-DimTM 构建自适应高 PF LED 驱动架构，前级采用高 PF 自适应恒定电压控制的降压变换器，后级采用 KP18026 实现恒定输出电流，调光控制以及反馈 LED 电压给前级调整适合的输出电压等功能，具有系统成本低，效率高，以及输出无低频纹波的特点。 KP18026 具有两个独立通道的 PWM 调光功能，支持调光调色功能，每通道可实现 1%~99% 的调光范围，以及在最小调光时能达到 ±10% 的调光精度，可以保证在整个调光范围内，光源具有较好的光色一致性。 KP18026 内部集成 LED 开路保护，LED 短路保护和过温保护功能。另外，为了保障因 RISET 电阻意外短路而造成 LED 超过额定电流，KP18026 内部还集成 ISET 短路保护，降低输出电流到最小调光状态。这些保护保障了系统的安全可靠。 |
主要特点 | |
• 专利技术的 Link-DimTM 构建成自适应高 PF LED 驱动架构 • 具有两通道独立的 PWM 调光功能 • 通过外部电阻设定 LED 电流 • 单通道最大可输出总电流 210mA，最小调光到 1% • 输出最大电流 150mA • 无开关噪声 EMI 问题 • 芯片待机功耗 <10mW | • 内部集成保护功能： • LED 开路保护 • LED 短路保护 • ISET 短路保护 • 过温保护 • 封装类型 ESOP-8 |

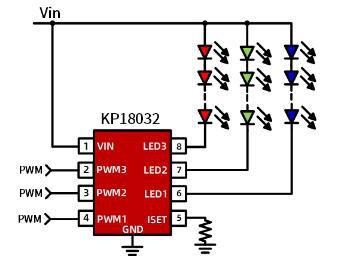

KP18032 是一款高精度的 3 路线性 LED 调光驱动，可通过 3 个 PWM 接口独立设置 3 个通道的 PWM 信号占空比，实现调光调色功能。KP18032 采用 PWM 斩波方式调光，最低调光深度可以达到 0.1% 以下。 KP18032 的 3 路 LED 通道耐压 40V，每通道最大电流 200mA。KP18032 具有较高的恒流精度，可以达到 ±5%@20mA。 KP18032 内部集成有过热保护功能，当芯片温度超过过温保护点时，芯片会自动降低输出电流，保证系统稳定性。 |
主要特点 | ||
• 3 通道线性 LED 驱动 • 支持 PWM 斩波调光 • 兼容 500Hz~10kHz PWM 信号 • LED 通道耐压 40V，每通道最大电流 200mA • 高恒流精度 ±5%@20mA | ||
非调光非隔离低PF
产品型号 拓扑电路 功率等级 功率因数
KP1054AVPA SOP-4 临界连续 降压 110mA
KP1054BVPA SOP-4 临界连续 降压 140mA
KP1054CVPA SOP-4 临界连续 降压 170mA
KP1059AWPA ASOP-7 临界连续 降压 110mA
KP1059BWPA ASOP-7 临界连续 降压 120mA
KP107ALSPA SOP-7 外置 临界连续 降压 160mA
KP1070LSPA SOP-7 外置 临界连续 降压 180mA
KP1071LSPA SOP-7 外置 临界连续 降压 200mA
KP1072LSPA SOP-7 外置 临界连续 降压 300mA
KP1073LSPA SOP-7 外置 临界连续 降压 350mA
KP1071LDP DIP-7 外置 临界连续 降压 250mA
KP1072LDP DIP-7 外置 临界连续 降压 340mA
KP1073LDP DIP-7 外置 临界连续 降压 420mA
KP1074LDP DIP-7 外置 临界连续 降压 500mA
KP107LSPA SOP-8 无 临界连续 降压 <100W
KP107WSPA SOP-7 外置 临界连续 降压 <100W
KP107ATSPA SOP-7 临界连续 降压 160mA
KP1070TSPA SOP-7 临界连续 降压 180mA
KP1071TSPA SOP-7 临界连续 降压 200mA
KP1072TSPA SOP-7 临界连续 降压 300mA
KP1073TSPA SOP-7 临界连续 降压 350mA
KP1075AVPA SOP-4 临界连续 降压 120mA
KP10750VPA SOP-4 临界连续 降压 130mA
KP10751VPA SOP-4 临界连续 降压 150mA
KP10752VPA SOP-4 临界连续 降压 170mA
KP1077AWPA ASOP-7 临界连续 降压 120mA
KP10770WPA ASOP-7 临界连续 降压 130mA
KP10771WPA ASOP-7 临界连续 降压 150mA
KP10772WPA ASOP-7 临界连续 降压 170mA
KP1079AWPA ASOP-7 临界连续 降压 120mA
KP10790WPA ASOP-7 临界连续 降压 130mA
KP10791WPA ASOP-7 临界连续 降压 150mA
KP10792WPA ASOP-7 临界连续 降压 170mA
KP1060CSPA SOP-7 临界连续 降压 150mA
KP1061CSPA SOP-7 临界连续 降压 250mA
KP1062CSPA SOP-7 临界连续 降压 300mA
KP1063CSPA SOP-7 临界连续 降压 350mA
KP1061SPA SOP-7 临界连续 降压 140mA
KP1062SPA SOP-7 临界连续 降压 250mA
KP1063SPA SOP-7 临界连续 降压 350mA
KP1063MSPA SOP-7 临界连续 降压 330mA
KP1063DP DIP-7 临界连续 降压 500mA
KP106SPA SOP-8 临界连续 降压 <100W
KP1061NSPA SOP-7 临界连续 降压 130mA
KP1062NSPA SOP-7 临界连续 降压 240mA
KP1063NSPA SOP-7 临界连续 降压 270mA
KP1063NDP DIP-7 临界连续 降压 350mA
KP106NSPA SOP-8 临界连续 降压 <100W
KP1261FCSPA SOP-7 临界连续 降压 130mA
KP1262FCSPA SOP-7 临界连续 降压 200mA
KP1263FCSPA SOP-7 临界连续 降压 260mA
KP1264FCSPA SOP-7 临界连续 降压 300mA
非调光非隔离高PF
产品型号 拓扑电路 功率因数 工作模式
KP106 降压 PF>0.9 准谐振
KP1060C 降压 PF>0.9 准谐振
KP1061 降压 PF>0.9 准谐振
KP1061C 降压 PF>0.9 准谐振
KP1061L 降压 PF>0.9 准谐振
KP1061N 降压 PF>0.9 准谐振
KP1061P 降压 PF>0.9 准谐振
KP1062 降压 PF>0.9 准谐振
KP1062C 降压 PF>0.9 准谐振
KP1062N 降压 PF>0.9 准谐振
KP1062P 降压 PF>0.9 准谐振
KP1063 降压 PF>0.9 准谐振
KP1063N 降压 PF>0.9 准谐振
KP1063C 降压 PF>0.9 准谐振
KP106N 降压 PF>0.9 准谐振
KP116 升降压 PF>0.95 准谐振
KP1162 升降压 PF>0.95 准谐振
KP1164 升降压 PF>0.95 准谐振
KP1220 升降压 PF>0.95 准谐振
KP1221 升降压 PF>0.95 准谐振
KP1222 升降压 PF>0.95 准谐振
KP123 升压 PF>0.95 准谐振
KP1234 升压 PF>0.95 准谐振
KP1261 降压 PF>0.9 准谐振
KP1261FC 降压 PF>0.9 准谐振
KP1262 降压 PF>0.9 准谐振
KP1262FC 降压 PF>0.9 准谐振
KP1263FC 降压 PF>0.9 准谐振
KP1264F 降压 PF>0.9 准谐振
KP1264FC 降压 PF>0.9 准谐振
KP1271N 降压 PF>0.9 准谐振
KP1272N 降压 PF>0.9 准谐振
KP1274N 降压 PF>0.9 准谐振
非调光恒压驱动
产品型号 拓扑电路 工作模式 耐压
KP15114DP - - -
KP15114SPA - - -
KP15113SPA - - -
调光开关
产品型号 拓扑电路 功率等级 功率因数
KP1412SPA 降压 0.5
KP1413SPA 降压 0.5
非调光隔离高PF
产品型号 拓扑电路 功率等级 功率因数
KP112 反激 0.95
KP118 反激 0.95
KP1181 反激 - PF>0.95
KP1182 反激 - PF>0.95
KP1184 反激 - PF>0.95
非调光隔离低PF
产品型号 拓扑电路 功率因数 工作模式
KP1031A 反激 PF>0.5 断续
KP1031B 反激 PF>0.5 断续
KP1191 反激 PF>0.5 断续
KP1192 反激 PF>0.5 断续
KP1193 反激 PF>0.5 断续
KP1194 反激 PF>0.5 断续
调光线性
产品型号 拓扑电路 功率因数 输出通道
KP18055 - - -
KP18051 - - -
电源ic
副边PWM控制器
产品型号 拓扑电路 功率等级 工作模式
KP201 反激 KP201A 反激 KP201B 反激 KP201E 反激 KP206 反激 KP206A 反激
副边PWM控制功率开关
产品型号 拓扑电路 功率等级 工作模式
KP2010 反激 KP2011 反激 KP2012 反激 KP2013 反激 KP2061 反激 KP2062 反激 KP2064 反激 KP2261 反激 KP2262 反激 KP2264 反激
非隔离控制功率开关
产品型号 拓扑电路 功率等级 工作模式
KP3110 降压/升降压 220mA 开关控制
KP3210 降压/升降压 KP3211 降压/升降压 KP3212 降压/升降压 KP3310 LDO 0.1W LDO
原边PWM控制器
产品型号 拓扑电路 功率等级 工作模式
KP211 反激 KP212 反激、降压 KP213 反激 KP214 反激
原边PWM控制功率开关
产品型号 拓扑电路 功率等级 工作模式
KP2120 反激、降压 KP2122 反激、降压 KP2122M 反激、降压 KP2123 反激、降压 <10W/KP2123M 反激、降压 KP2124 反激、降压 KP2130 反激 KP2130N 反激 KP2131 反激 KP2131N 反激 KP2132 反激 KP2132N 反激 KP2132M 反激 KP2143 反激 KP2144 反激 <12W/KP2150 反激 KP2151 反激 KP2152 反激 KP2161 反激 KP2162 反激 KP2164 反激 <12W/KP2170M 反激 KP2171M 反激 KP2172M 反激
同步整流器
产品型号 拓扑电路 工作模式 Drain耐压
KP401 反激“浮地”/“共地”同步整流 DCM、QR、CCM 250V
KP402 反激“浮地”/“共地”同步整流 DCM、QR、CCM 200V
KP4110 反激“浮地”/“共地”同步整流 DCM、QR 45V
KP4111 反激“浮地”/“共地”同步整流 DCM、QR 45V
KP4112 反激“浮地”/“共地”同步整流 DCM、QR 45V
